優特普“網電速聯”助力化工廠防爆高清監控傳輸系統改造

企業案例作者：2020年12月09日 10:26來源：優特普

　　一、項目背景

　　惠州市XX化工有限公司主要經營包括鋁電解容器、雙電層電容、鋰離子電池電子化學材料及導電高分子材料的開發制造等。化工廠生產車間內部存在的危化品種類繁多，生產線分布廣泛，生產現場環境高危、復雜。

　　化工廠區在生產、加工、運輸和存儲過程中，有可能泄露和溢出各種各樣的易燃、易爆氣體、液體和各種粉塵及纖維，這類物質與空氣混合后，將變成易發生*炸危險的混合物，周圍的場所也就成了程度不同的*炸危險場所。當發生泄漏后，易爆物的濃度達到*炸的臨界點，一旦出現引爆源便會產生*炸、火災等嚴重事故，造成不可估量的人員傷亡和財產損失。

　　為了規范化工廠安全生產管理，保障化工裝置區域安全，有序控制化工廠安全生產，快速進行安全突發事件的應急處置，建立一套高可靠的防爆高清視頻監控系統是非常有必要的。

　　二、現狀分析

　　1、普通交換機不能適應復雜工業環境

　　惠州市XX化工廠存在易燃易爆物品，屬于高危企業，要求所有的前端攝像機都采用防爆攝像機。考慮到接口電火花引發的*炸，化工廠生產車間內是不允許有設備端口外露，交換機需要放在密閉的防爆箱內，防爆箱內溫度達到50度以上，對傳輸設備的可靠性要求較高。XX化工廠前期采用了其它廠家的普通商用交換機，由于無法適應惡劣的工業環境，設備會出現死機的情況，從而導致視頻中斷。視頻監控一旦間斷，意味著現場的安全生產無法監控，存在著巨大的安全隱患。一旦發生安全事故，將會造成巨大的人員傷亡和財產損失。

　　2、級聯組網導致網絡故障率高

　　經過調研發現，XX化工廠既有的視頻監控網絡除了網絡設備不滿足工業特性之外，采用了簡單的級聯組網方案，級聯網絡組網簡單，但是存在網絡廣播風暴的風險，出現故障也不利于排查，其中一臺交換機故障會導致整網故障。

　　綜合分析，XX化工廠視頻監控網絡改造主要從兩個方面著手，一是替換網絡設備，換成高可靠、高性能的工業類網絡傳輸設備，二是優化其網絡拓撲，由級聯方式改為分層組網方式。

圖1 原視頻監控傳輸網絡架構

　　三、改造方案

　　優特普 “網電速聯”新一代智能聯網和供電解決方案針對危化企業的信息化建設與安全管理需求，融合PoE供電技術、工業環網自愈技術、PoE自愈技術等，為危化品企業安全生產提供安全可靠、環保節能、技術先進的網絡傳輸解決方案。

　　1、用工業級交換機替換原有普通商用交換機

　　通過采用工業級交換機產品替換原有交換機，并進行網絡架構優化，解決了原有產品工業性能不足和網絡結構不合理造成的網絡癱瘓問題，有力地保障了工廠的安全生產。

　　2、優化網絡架構，對不同業務劃分VLAN

　　通過對網絡架構進行分層，并對不同的業務劃分VLAN進行管理，極大地增加了網絡的穩定性和可靠性，業務恢復正常，沒有再出現死機和網絡癱瘓的現象。

　　3、采用環網組網方式，提升網絡可靠性

　　在高清視頻監控系統網絡架構中，前端接入層采用優特普全千兆工業級交換機UTP7208GE-POE，該產品支持802.3af/at PoE標準；支持快速環網、一鍵廣播風暴抑制、PoE Watchdog等功能，具有很強的穩定性。

　　中間匯聚層選用UTP7308GE-POE，支持IEEE802.3af/at PoE標準，單端口最大輸出功率60W；支持二層網管、快速環網，支持電源、端口、PoE掉線告警等功能。因為是全千兆帶二層網管功能的交換機，所以該產品在系統中可作為匯聚交換機使用。

圖2 優化后的視頻傳輸網絡架構

　　4、方案優勢

　　1)全千兆帶寬：采用千兆工業級交換機，滿足視頻監控大碼流、高帶寬、低延時傳輸需求。

　　2)采用PoE供電：節約布線、人工成本；減少故障點和能耗，且后續升級可以利舊；使用和維護方便。

　　3)工業級防爆：考慮到化工廠復雜的工業環境，選用工業級交換機，確保設備在化工廠防爆箱高溫環境下穩定可靠運行。

　　4)網絡架構設計充分考慮了系統高可靠性、靈活性、開放性和實用性，為該系統后期的擴容提供冗余空間。

　　5、推薦產品

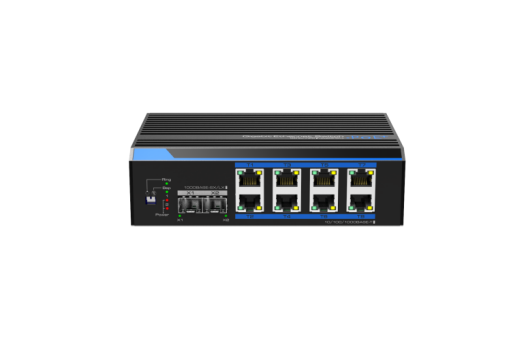

UTP7208GE-POE

　　●8 個千兆PoE口+2個千兆光口

　　●支持PoE供電,單端口最大供電30W

　　●支持快速環網、一鍵廣播風暴抑制

　　●支持12-48VDC寬壓輸入

　　●支持PoE Watchdog看門狗功能

　　●6KV防雷、8KV防靜電

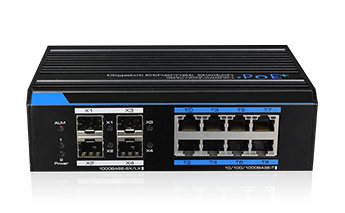

UTP7308GE-POE

　　●8個千兆PoE電口+4個千兆光口

　　●支持PoE供電，單端口最大供電60W

　　●支持快速環網、支持WEB二層網管

　　●工業三級設計，支持-40℃~+75℃工作環境

　　●6KV防雷、8KV防靜電
